Starta och konfigurera en Fieldlogger

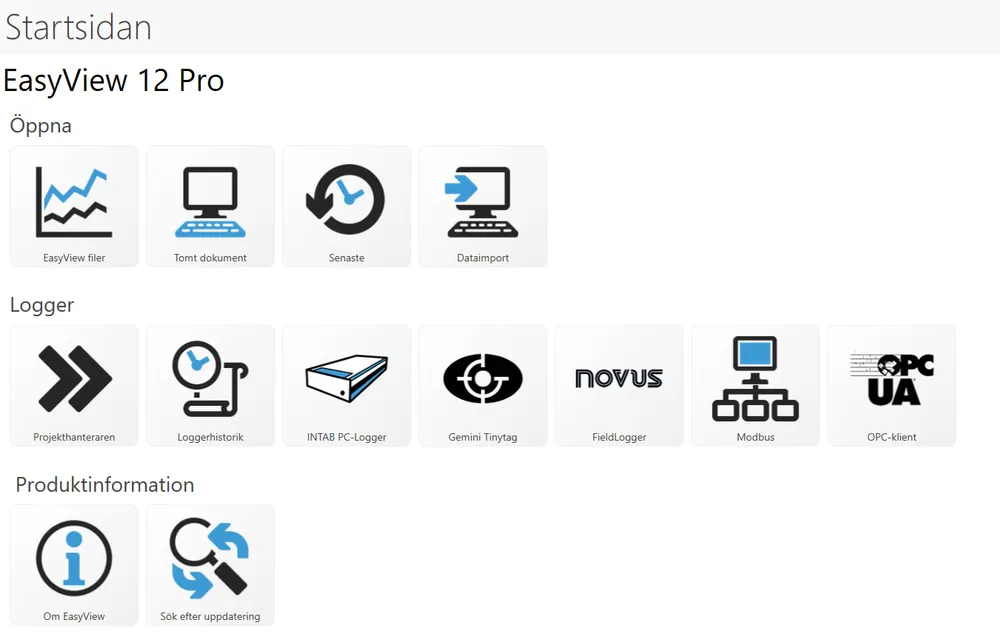

1. Öppna EasyView och gå till startsidan. Klicka på Novus Fieldlogger.
2. Första gången du ansluter måste du använda USB och du behöver ha loggerns drivrutin installerad. Klicka ”Ny USB/RS485-anslutning” och om loggern är inkopplad och drivrutin installerad bör du kunna välja ”ComXX – Fieldlogger i listan”. Välj den och klicka OK.
3. Nu har du en anslutning och efter några sekunder kan du klicka på ”Konfigurera”. För många räcker enkel konfiguration och du kan gå vidare till sidan med ”Analoga ingångar”.

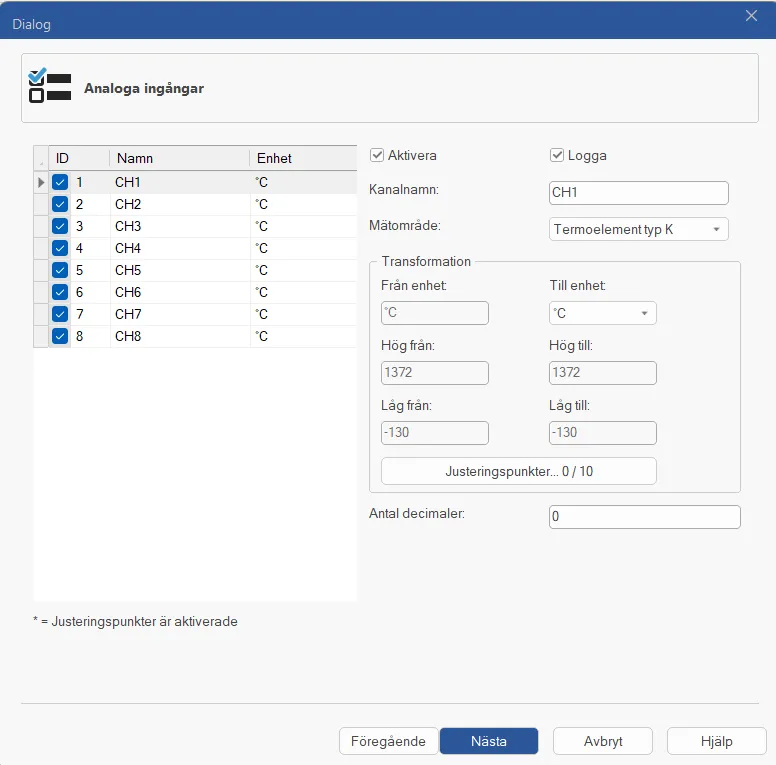

4. Bocka i ”Aktivera” för alla ingångar du vill kunna övervaka online samt ”Logga” om du vill kunna spara mätvärden i loggern.
Antal decimaler används i loggerns Modbus register för heltal och läser du inte av det har fältet ingen betydelse. En decimal gångrar värdet med 10, två med hundra osv. Höga värden och många decimaler gör att värdet kanske inte ryms i ett 16 bitars heltal och då bör Float användas.
Konfigurera dina ingångar och gå vidare.
5. På nästa sida kan du aktivera loggerns digitala ingångar. Antingen som in eller ut. In kan loggas och ut kan kopplas till larm som finns på nästa sida.
6. Larmvillkor kan skapas genom att ange ingång, villkor och värde samt mottagare (relä eller digital utgång).

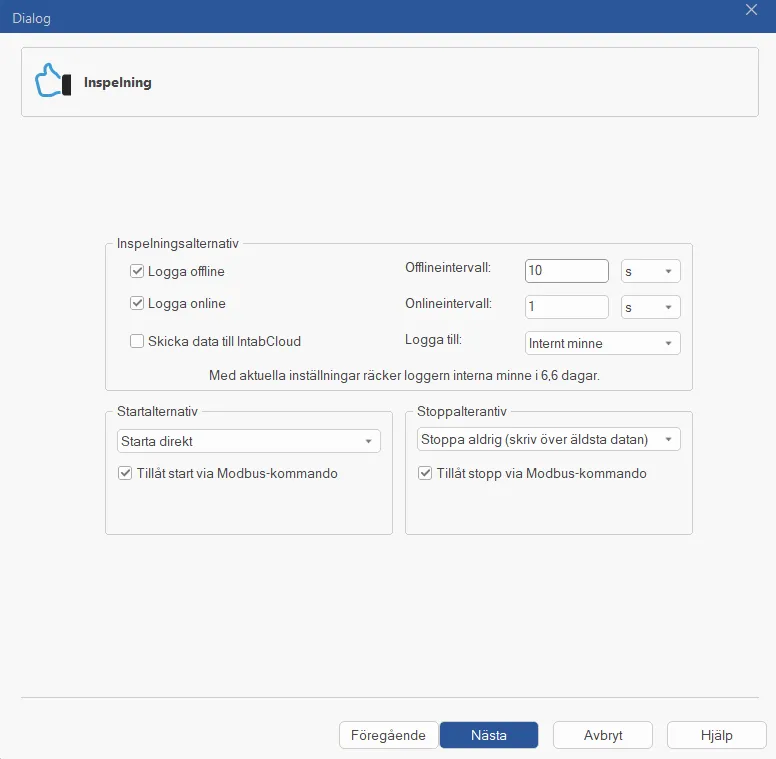

7. Sidan inspelning låter dig konfigurera om loggern ska spara data sitt eget minne (offline) och/eller skicka värden till EasyView (online)
8. Sista sidan är en sammanfattning. Klickar du slutför skickas inställningarna till loggerns och dess inbyggda minne töms. Är online ifyllt så kommer data visas i EasyView.
Avancerad konfiguration:
Vid avancerad konfiguration kan du aktivera nätverk och ansluta via IP-adress. Kräver att dator med EasyView och logger är på samma nätverk. Då kan du på Fieldlogger sidan lägga till en nätverksanslutning.
Det finns också möjlighet att konfigurera enheten med Modbus (någon enstaka modell har begränsat Modbus stöd men de flesta kan vara Master eller Slav). Då kan konfigurera Fjärrkanaler och läsa Modbus register från andra enheter i samma RS485-slinga.
