Tinytag Energy Logger
TGE-0001
Mät och analysera energiförbrukning med hög precision
Effektiv energimätning för byggnader och maskiner
Denna logger är idealisk för att mäta energiförbrukningen hos både byggnader och enskilda maskiner. Genom att noggrant mäta spänning och ström beräknas både effekt och effektfaktor med hög noggrannhet. Detta gör det enkelt att skapa detaljerade profiler över energianvändningen, identifiera när specifika maskindelar används och diagnostisera problem med strömförsörjningen.
Specifikationer för tillbehör och spolar
Loggern levereras med tre olika typer av spolar som är anpassade för olika behov:
- TGE-0001 Standardspolar: Bredd 8 mm, inre diameter 85 mm, kabellängd 1 m.
- TGE-0002 Stora spolar: Bredd 8 mm, inre diameter ca 175 mm, kabellängd 1 m.
- TGE-0003 Små droppformade spolar: Bredd 8 mm, inre diameter 38 mm, kabellängd 1 m.
Den droppformade spolen kan anpassas genom att fästa en kabel runt dess nedre del.
Enkel att använda och flexibel loggning
- Intuitiv start och stopp: Loggningen aktiveras och avslutas med en knapptryckning.
- Direkt information: Under mätning visas momentana värden för ström, spänning, effekt och effektfaktor för alla tre faser på displayen.
- Detaljerad analys: När datan laddas ner till den medföljande mjukvaran kan topp- och medeleffekt, energianvändning och effektfaktor analyseras för varje fas.
Funktioner och fördelar
- Lätt att placera: Utrustad med magnet för enkel fastsättning.
- Automatisk konfigurering: Anpassar sig snabbt efter mätförhållandena.*
- Flerstickprov utan avtankning: Möjlighet att utföra flera mätningar i rad, där separata filer skapas automatiskt.
- Anpassningsbara loggningsintervall: Välj mellan 30 sekunder och 10 dagar. Vid loggning av tre faser var femte minut kan inspelning ske i upp till sex veckor.
Ingår vid köp
Loggern levereras komplett med:
- Väska
- Tre spolar
- Nätkabel
- USB-kabel
- Mjukvara för enkel dataanalys
Denna logger är en komplett lösning för mätning och analys av energiförbrukning, perfekt för både professionellt bruk och felsökning i tekniska miljöer. Beställ idag och få en tillförlitlig partner för din energianalys!
*Om kablarna är skärmade kan man behöva konfigurera manuellt. Se tillvägagångssätt på sidan 24 i medföljande manual.
5 saker att tänka på när du ska hitta eltjuvar
Fråga experten: Hur mäter man sin elanvändning?
Under mätningen visar displayen information om den momentana strömmen, spänningen, effekten och effektfaktorn från alla tre faserna.
När datan sedan laddas ned i den medföljande mjukvaran visas topp- och medeleffekt, information om energianvändningen och effektfaktor för varje fas.
Loggern är mycket enkel att koppla in och visar stegvis instruktioner för inkoppling i displayen.
Loggningen startas med en enkel knapptryckning och stoppas på samma sätt.
Ska flera stickprov i rad göras finns möjlighet att utföra dessa utan avtankning av logger. Separata filer skapas då för de olika mätningarna.

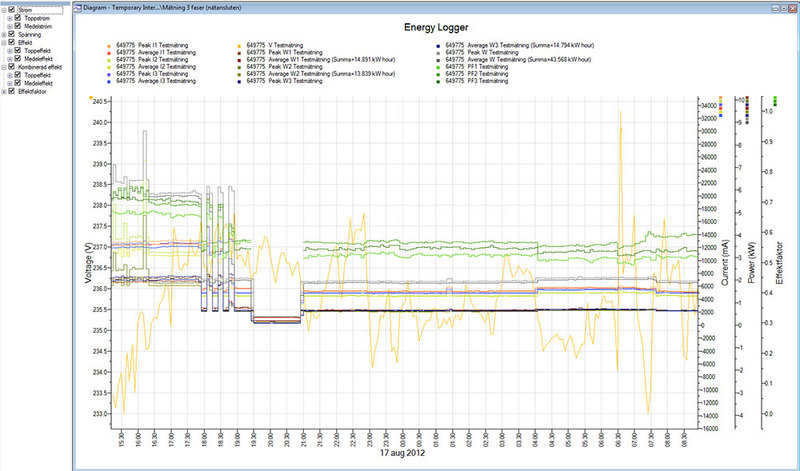

Se en mätning gjord med Energy Logger.
| Samplingsintervall | 2 sekunder (loggningsintervall 30 sekunder till 10 dygn) |
| Minneskort | Nej |
| Kanaler | 3 |
| Mätområde | Ström: 2000A AC RMS (kortare topp max 4000A)<br>Spänning: 200-253V AC<br>Frekvens: 50/60Hz |
| Display | Ja |
| Mätosäkerhet | Ström (RMS): ±1%av avläst värde ±0,5A (över 10A). Spänning (RMS): ±0,5%. Effekt: (kW) ±2%. Effektfaktor: <0,02 (över 1kW) |
| Typ av sensor | Spolar, max ström 5kA AC RMS |
| Arbetsområde | 0 till 50°C |
| Extern givare | Ja |
| Intern givare | Ja |
| Dimension | 195x102x50 mm (LxDxB) |
| Weight | 600 g |
